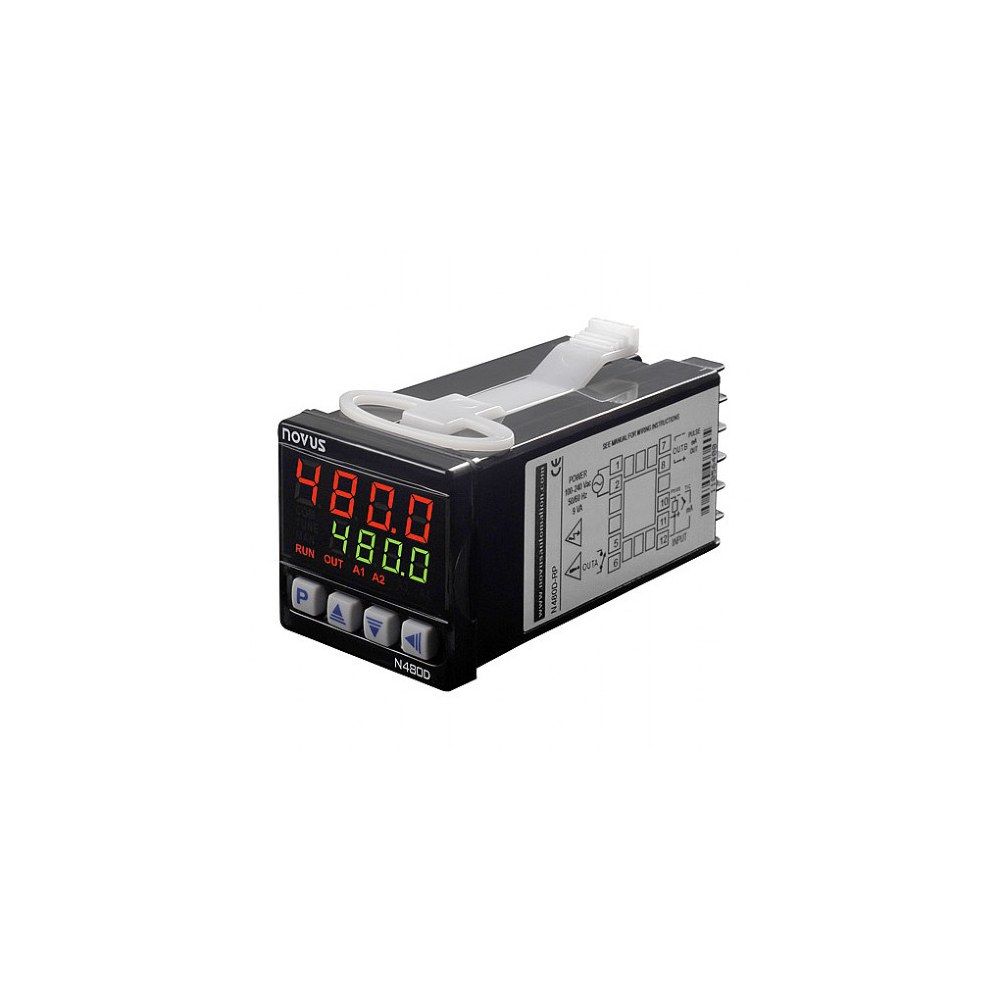

Controlador de Temperatura N480D

El Controlador de Temperatura N480D sustituye con innumerables ventajas los obsoletos controladores analógicos por reunir extrema simplicidad de operación con la alta precisión de los instrumentos digitales microprocesados.
De bajo costo y de fácil implementación, acepta termocuplas y termorresistencias Pt100, posee salida principal de control a relé, 4-20 mA o pulso para accionamiento de relés de estado sólido, dispone de hasta dos relés de alarma. Con sintonía automática de los parámetros PID y menú de programación de fácil interpretación, permite ser manipulado por operadores con poca experiencia en instrumentación.

Descripción

  • Sensor de Entrada: Termocuplas J, K, T, R, S, E, N y termorresistencia Pt100,
  • Salidas según modelo:
    • N480D-RPR: Pulso lógico (ideal para accionar relés de estado sólido) + 2 relés SPST
    • N480D-RRR: Pulso lógico (ideal para accionar relés de estado sólido) + 2 relés SPST + 1 relé SPDT
    • N480D-RAR: Control 4-20 mA +  2 relés SPST
  • Las salidas poseen 3 funciones programables: control, alarma 1 y alarma 2.
  • Doble display a LED: superior para PV rojo con 10 mm de altura, inferior para SV verde con 7 mm
  • La salida de control es deshabilitada en situación de falla del sensor o cuando estuviera mal conectado
  • Rampa y meseta: permite realizar una rampa a la meseta y una meseta temporizada
  • Autosintonía de los parámetros PID
  • Alimentación: 100 a 240 Vca/cc ± 10%, 50/60 Hz
  • Ambiente de operación: 5 a 50 °C, 30 a 80% UR
  • Grado de protección: frontal IP65, PC UL94 V-2, caja IP30 ABS + PC UL94 V-0
  • Dimensiones: 48 x 48 x 110 mm
  • Opcionales:
    • Alimentación: 12-30 Vcc/ca
Controlador de Temperatura N480D

Modelos

  • N480D-RPR
  • N480D-RRR
  • N480D-RAR
  • N480D-RPR-24V
  • N480D-RAR-24V
Controlador de Temperatura N480D

Manual

https://www.novusautomation.com/downloads/Arquivos/manual_n480d_v50x_e_espa%C3%B1ol.pdf
