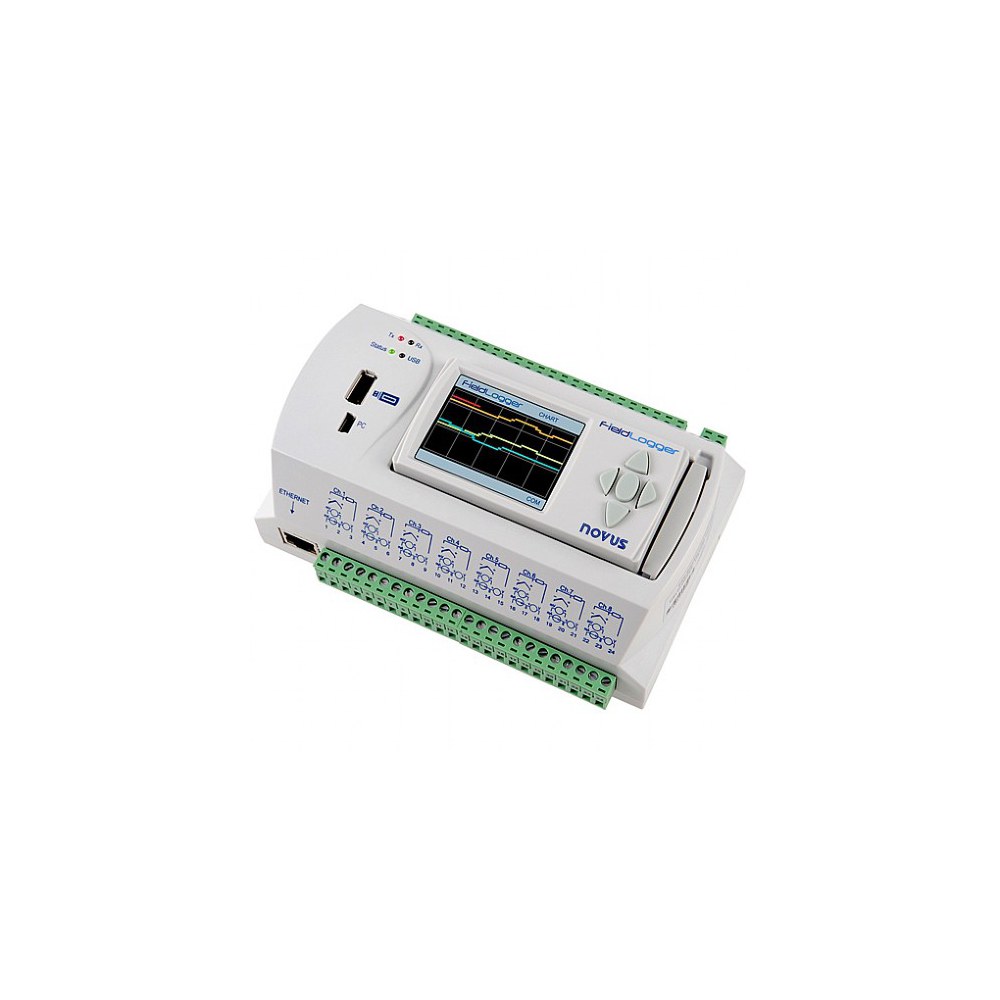

Módulo de lectura y registro FieldLogger

El FieldLogger es un módulo de lectura y registro de variables analógicas y digitales, entre otras, con gran resolución y velocidad. Es un equipamiento de alto desempeño y  conectividad, además de fácil de configurar y operar.
Admite 128 canales para el cálculo de magnitudes a partir de las informaciones medidas. 32 ocurrencias de alarma pueden ser detectadas, permitiendo el accionamiento de salidas, envío de e-mails o de traps SNMP.
Su interfase RS485 opera con el protocolo Modbus RTU y puede ser configurada como maestro o esclavo, lo que permite la adquisición de hasta 64 canales externos para registro. Una interfase Ethernet permite el acceso al equipamiento vía navegador (HTTP), FTP (cliente y servidor), envío de e-mails (SMTP), SNMP y Modbus TCP. Posee una interfase USB para conexión a una computadora (configuración, monitoreo o descarga) e otra para conectar un pen drive (descarga). Su memoria básica de 512k registros puede ser expandida por tarjeta SD. Para indicación o configuración local, una exclusiva IHM con display color puede ser acoplada o instalada remotamente.

Descripción

  • 8 canales de entrada analógica universales
    • Termocuplas, V, mV, mA, Pt100 y Pt1000;
    • Tasas de lectura y registro de los canales de hasta 1000/segundo;
    • Resolución de conversión A/D de 24 bits.
  • 8 I/Os digitales (configurados individualmente como entrada o salida).
  • 2 salidas a relé.
  • Interface RS485 (Modbus maestro o esclavo).
    • Como maestro Modbus, puede leer hasta 64 registradores de otros esclavos;
    • Los datos leídos pueden ser usados para registro, alarmas o cálculos.
  • Interface ethernet con diversos servicios disponibles:
    • Envía e-mails para notificación de alarmas (SMTP);
    • Servidor de páginas web con informaciones de los canales y de estado (HTTP);
    • Permite descarga de datos de registro vía FTP (cliente y servidor);
    • Da acceso a los valores de los canales y de estado vía software de gerenciamiento de redes (SNMP y traps);
    • Permite comunicación Modbus por interfase Ethernet (Modbus TCP).
  • Interface USB-device para configuración, monitoreo y descarga.
  • Interface USB-host para descarga de datos vía pen drive.
  • 32 alarmas configurables.
  •   Acciones de alarma pueden incluir:
    • Accionamiento de relés;
    • Accionamiento de salidas digitales;
    • Envio de e-mails para múltiples destinatarios;
    • Envío de traps SNMP;
    • Inicio y finalización de registros
  • Salida 24 Vcc para alimentación de hasta 8 transmisores 4-20 mA.
  • Alimentación: 100 a 240 Vca
  • Registro:
    – Memoria para 512k registros, expandible con tarjeta SD.
    – Hasta 100 canales pueden ser registrados a una tasa configurable.
    – Descarga vía software de configuración o vía DLL de descarga provisto en forma gratuita.
    – Homologado UL
  • Opcionales:
    • Alimentación: 19 a 30 Vcc.
    • Interface hombre-máquina removible QVGA
Módulo de lectura y registro FieldLogger

Modelos

  • FieldLogger
  • FieldLogger-24V
  • IHM
