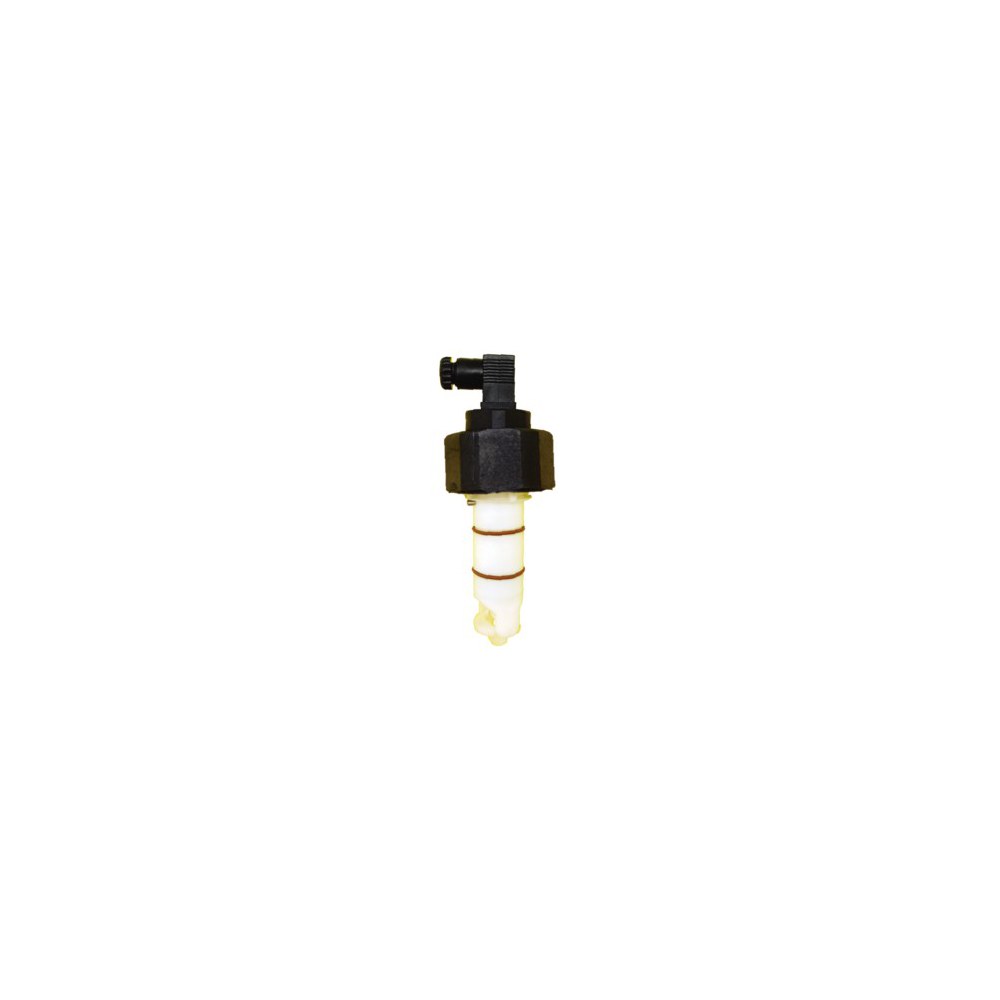

Sensor de caudal a paleta rotativa SL-P0DF

Los sensores de caudal de la serie SL están equipados con un rotor de cinco paletas, con imán permanente integrado dentro de cada una de ellas. Su eje cerámico apoya sus extremos sobre rodamientos del mismo material que garantiza una vida útil larga a altas velocidades de flujo. Cuando el imán de cada paleta pasa cerca del transductor de efecto Hall se genera un pulso de salida el cual puede ser procesado por un tipo de controlador electrónico.

Descripción

  • Largo L0: 68,5mm
  • Tamaño de cañería: 1/2″ (DN15) hasta 4″ (DN100)
  • Tensión de alimentación: 5 a 24 Vcc  +/-5%
  • Linealidad: +/- 0.75% a fondo de escala
  • Repetibilidad: +/- 5% a fondo de escala
  • Rango de velocidad de flujo: 0,1 a 8 m/s
  • Frecuencia de salida: 60.5 Hz/m/s
  • Tipo de salida de pulso: transistor NPN colector abierto (<30mA)
  • Rango de viscosidad: 0,5 a 20 cst
  • Máximo porcentaje de sodio: 10% con partículas menores de 0,5 mm² de sección transversal o longitudinal
  • Cuerpo de sensor: polipropileno
  • Rotor: magnético
  • Eje y rodamientos del motor: cerámicos
  • O-rings: FKM (vitón)
  • Conexión eléctrica: conector mini DIN 43650 (IP55)

                     Especificaciones de presión y temperatura                                                                                 Dimensiones



Sensor de caudal a paleta rotativa SL-P0DF

Accesorios de montaje

Posición de montaje

Secciones de entrada y salida
