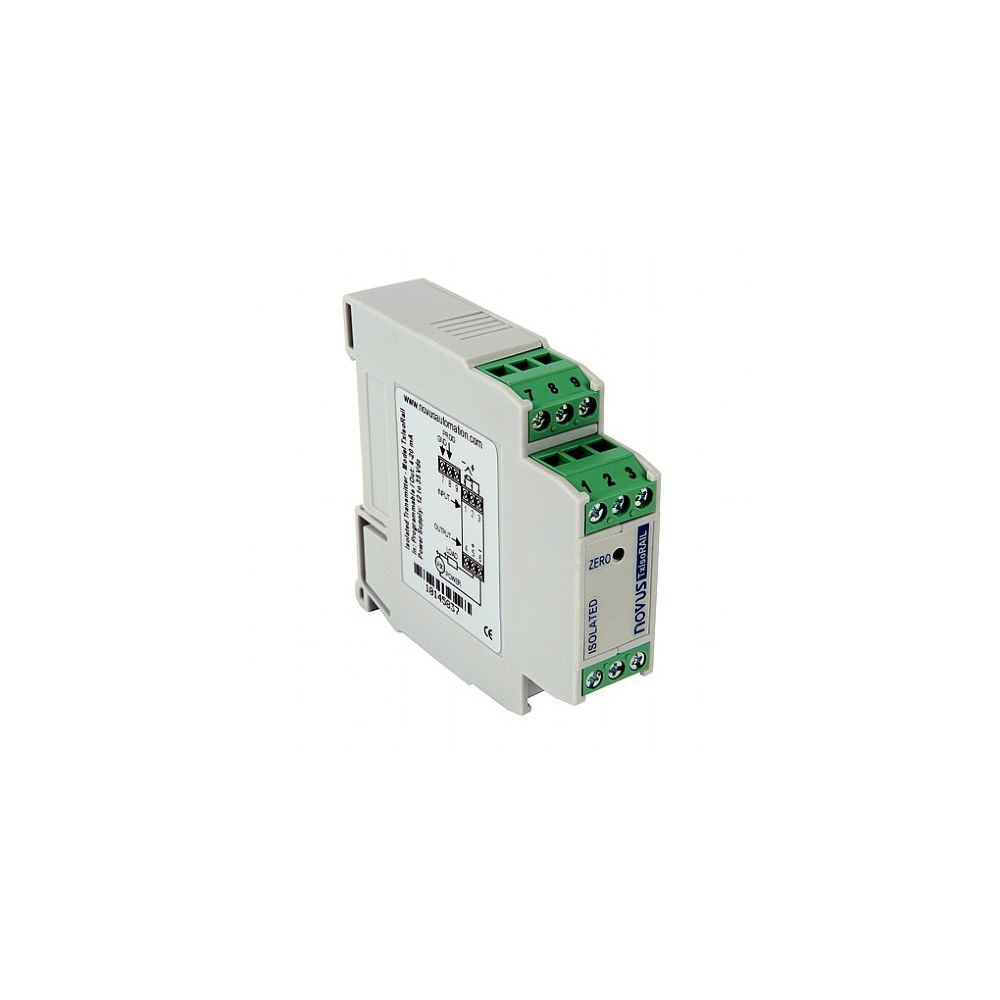

Transmisor de Temperatura TxIsoRail

El TxIsoRail es un transmisor de temperatura AISLADO para montaje en rail DIN, de fácil configuración  por el usuario, accediendo a parámetros como tipo de entrada y rango de trabajo son definidos en el campo por medio de una interfaz conectada al puerto USB de una computadora.
El aislamiento eléctrico elimina los efectos creados por loops de tierra y fallas de puesta a tierra en sensores y equipamientos, protegiendo instrumentos y eliminando inestabilidades de medición.

Descripción

  • Entrada programable: termocuplas J, K, T, E, N, R, S, B Pt100 y tensión 0 a 50 mV, 0 -20 mA, 4-20 mA.
  • Rango de medida programable por el usuario.
  • Salida 4-20 mA o 20-4 mA a 2 hilos con alimentación por loop.
  • Pt100 a 2 y 3 hilos y termocuplas con salida linealizada.
  • Compensación de junta fría para termocuplas.
  • Software configurador para ambiente Windows®.
  • Configuración por PC vía Interface TxConfig.
  • Ajuste de cero (offset) puede ser hecho en campo por 1 tecla frontal.
  • Alimentación: 12 a 35 Vcc (4-20 mA)
  • Precisión: Pt100, 0-50 mV (tensión) y 4-20 mA (corriente) ± 0,20% de la escala máx. Termocuplas ± 0,25% de la escala máx. ±1°C.
  • Temperatura de trabajo: -40 a +85°C.
  • Dimensiones: 72 x 78 x 19 mm.
  • Aislamiento: 1000 Vca entre la entrada del sensor y el loop 4-20 mA.
  • Opcional:
    • Salida: 0 a 10 Vcc.
Transmisor de Temperatura TxIsoRail

Modelos

  • TXISORAIL-4/20mA
  • TXISORAIL-10V
Transmisor de Temperatura TxIsoRail

Manual

https://www.novusautomation.com/downloads/Arquivos/v10x_f_manual_txisorail_4-20ma_spa_a4.pdf
