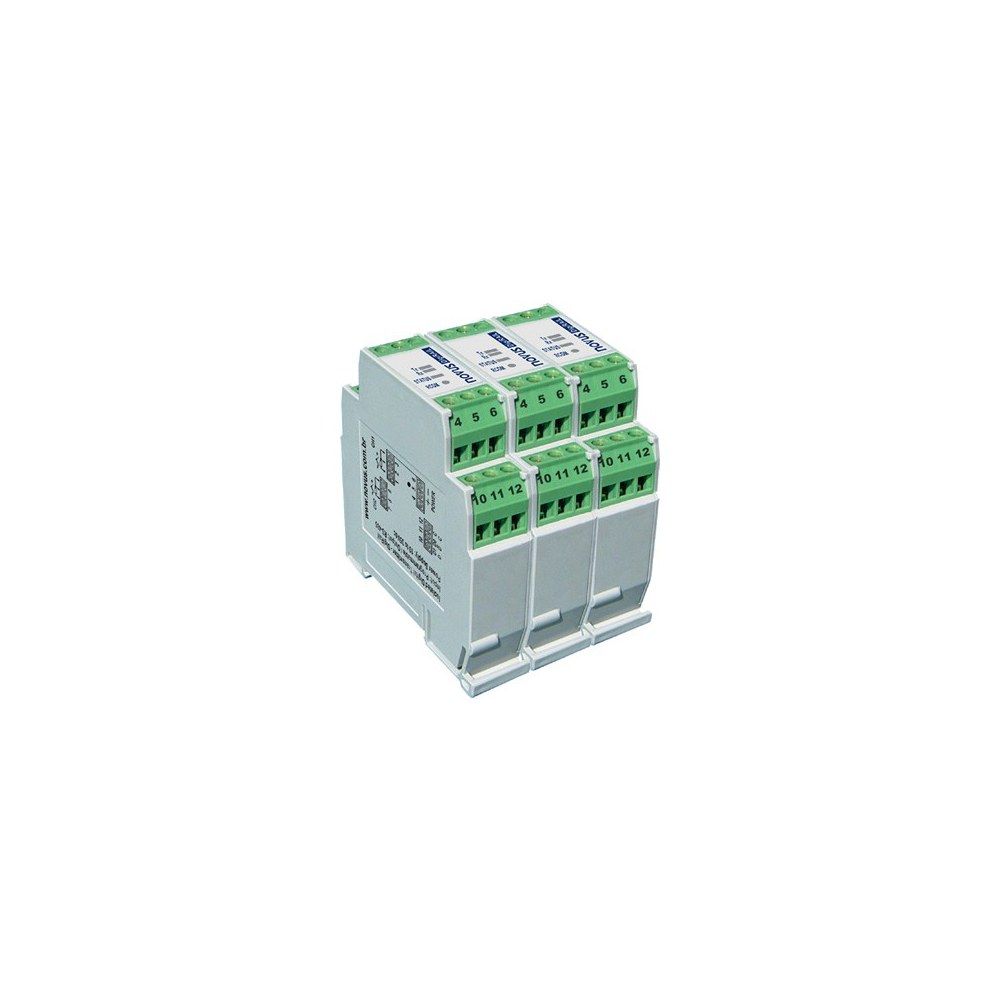

Acondicionador de señal DigiRail

El DigiRail es un acondicionador de señal con interfaz de comunicación Modbus RTU permite la fácil integración de señales analógicas o digitales a sistemas de supervisión. Con hasta dos entradas analógicas universales por módulo, es la alternativa más económica para incorporar entradas analógicas en PLCs y sistemas SCADA.
Las entradas del DigiRail son aisladas de la alimentación y comunicación, lo que elimina los efectos creados por loops de tierra y fallas de puesta a tierra en sensores y equipamientos, protegiendo instrumentos y eliminando instabilidades de medición.
El DigiRail puede ser configurado y calibrado por la interfaz de comunicación DigiConfig, disponible para download en el sitio de NOVUS.

Descripción

  • La línea DigiRail de acondicionadores de señales tiene 3 modelos, diferenciados por sus tipos de entrada o salida:
    • DigiRail-2A, con 2 entradas analógicas universales
    • DigiRail-4C, con 4 entradas digitales contadoras
    • DigiRail-2R, con 2 salidas a relé temporizados
  • Entradas analógicas: Programables para termocuplas (J, K, T, E, N, R, S, B), Pt100, mV, V, mA.
  • Compensación interna de junta fria para termocuplas y de resistencia de cables para Pt100 (3 hilos)
  • Detección de entrada abierta para termocupla, Pt100 y mV
  • Taza de muestreo para 1 entrada analógica: 10 Hz para mV, V y mA. 5 Hz para termocupla y Pt100
  • Resolución entradas analógicas: 17 bits
  • Entradas digitales: En tensión, 4 a 35 V para activar. Corriente internamente limitada en 5 mA
  • Salidas digitales: Relé SPDT 8 A / 250 Vca, carga resistiva
  • Alimentación: 10 a 35 Vcc.
  • Consumo máximo 50 mA
  • Comunicación RS485 de 2 hilos con protocolo Modbus RTU.
  • Dirección y baud rate configurables (1.200 a 115.200 bps)
  • Indicadores luminosos de comunicación y status.
  • Tecla para restaurar parámetros de comunicación de fábrica
  • Precisión (ambiente a 25 °C): Pt100, mV, V y mA: ±0,15 % de escala máxima.
  • Termocuplas: ±0,25 % de escala máxima
  • Efecto de la temperatura: 0,003 % de escala máxima / °C
  • Precisión de compensación de junta fría para termocuplas: ±1 °C a 25 °C. ±0,05 °C / °C
  • Aislación: 1000 Vca entre entrada (analógica o digital) y alimentación o comunicación.
  • Comunicación y alimentación no aisladas entre si.
  • Entradas analógicas no aisladas entre si.
  • Entradas digitales aisladas entre si a los pares
  • Software configurador en ambiente Windows, disponible para download
  • Dimensiones: 72 x 78 x 19 mm. Montaje en riel DIN 35 mm
  • Temperatura de trabajo: 0 a 70 °C.
