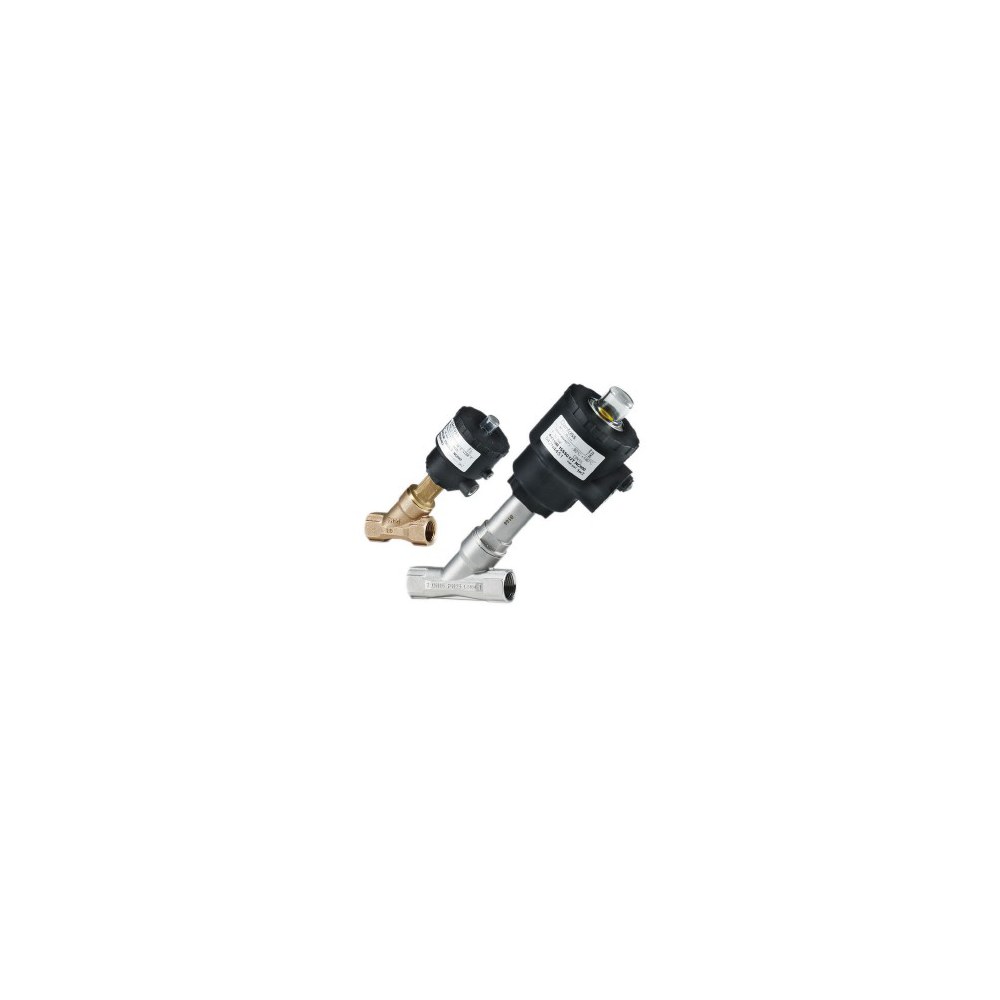

Válvula de asiento inclinado AV210

La válvula de asiento inclinado AV210 es una solución real a prueba de fallos para entornos complicados. Permite velocidades de caudal muy altas, puede utilizarse a partir de una presión diferencial cero y con temperaturas medias elevadas, funciona con viscosidades altas o en entornos con suciedad. Asimismo, es compatible con zonas EEx tan solo con la colocación de la válvula piloto fuera de la zona. Cuenta con un actuador neumático alimentado por una válvula solenoide de tres vías. La presión del medio piloto actúa sobre el cilindro del actuador y acciona el pistón, lo que permite la apertura o cierre del sello por medio del vástago. Normalmente, este vuelve a su posición de reposo gracias a un muelle de retorno situado en el actuador neumático.

Descripción

  • Apta para todo tipo de fluidos y gases
  • Rango de caudal:  0 – 234 m3/h
  • Presión diferencial: 0-16bar
  • Temperatura del medio: -30 a 180°C
  • Temperatura del ambiente: -30 a 60°C
  • Conexión roscada: G 3/8 – G 2 in (NC and NO), NPT ½ – 2 in (NC)
  • Tamaño del orificio: 15 – 50 mm
  • Viscosidad: Hasta  600 cSt / 3000 SSU
  • Versión de bronce utilizada para agua, aceite y aire comprimido.
  • Versión en acero inoxidable utilizada para líquidos neutros, agresivos y medios gaseosos.
  • Versiones bidireccionales cerradas despresurizadas (NC) y versión abierta despresurizada (NO) con cierre en contra de la dirección del caudal.
  • Conexión de control G ⅛ y NAMUR.
  • Presión de funcionamiento hasta 16 bar, en función del modelo de la válvula.
  • Las válvulas pueden usarse para bajo vacío.
  • Las válvulas cumplen con la norma P.E.D. 97/23/EC.
Válvula de asiento inclinado AV210

Folleto técnico

https://assets.danfoss.com/documents/DOC222386434717/DOC222386434717.pdf
