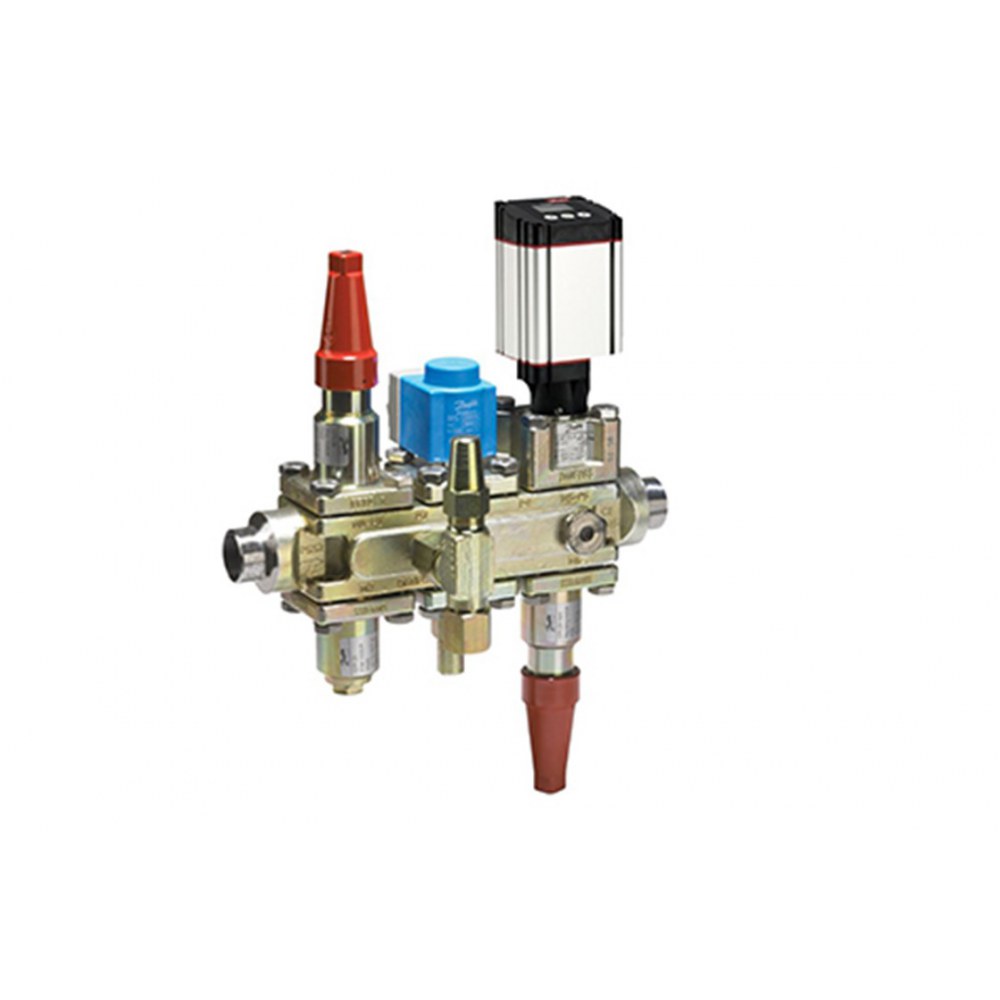

Estación de válvulas ICF

Las ICF son estaciones de válvulas que ofrecen total libertad al usuario. Como parte de la plataforma Flexline™, el diseño de estas válvulas se basa en un exclusivo concepto modular. Esta solución de control con múltiples conexiones de Danfoss ofrece un ahorro importante de espacio, ya que permite sustituir un conjunto de válvulas por una estación de válvulas única. Se compone de una carcasa y un máximo de cuatro o seis módulos de función, de forma que constituye una auténtica solución de tipo «plug and play». Asimismo, es compatible con el 90 % del total de aplicaciones existentes empleando únicamente cuatro configuraciones básicas y admite más de 50 configuraciones personalizadas. Esto significa una instalación rápida y menos horas de mantenimiento.

Descripción

  • Apto para HCFC, HFC, R-717 (NH3) y R-744 (CO2)
  • Conexión de entrada: 15 mm a 65 mm
  • Rango de temperatura: -60 °C a 120 °C
  • Presión máxima de trabajo: 52 BAR
  • Tipo de conexión de entrada
    • Soldadura directa.
    • Soldadura a tope.
    • Soldadura a encaje.
  • Cuerpo de acero de baja temperatura.
  • Bajo peso y diseño compacto.
  • El cono de regulación de puerto en V garantiza una precisión de regulación óptima, especialmente en carga parcial.
  • Concepto modular. Cada cuerpo se encuentra disponible con distintos tipos y tamaños de conexiones. El mantenimiento de una válvula se lleva a cabo sustituyendo el módulo de función correspondiente.
  • Existen puertos laterales para la conexión de manómetros, transmisores, visores de líquido, válvulas de servicio, etc.
  • Homologación UL
