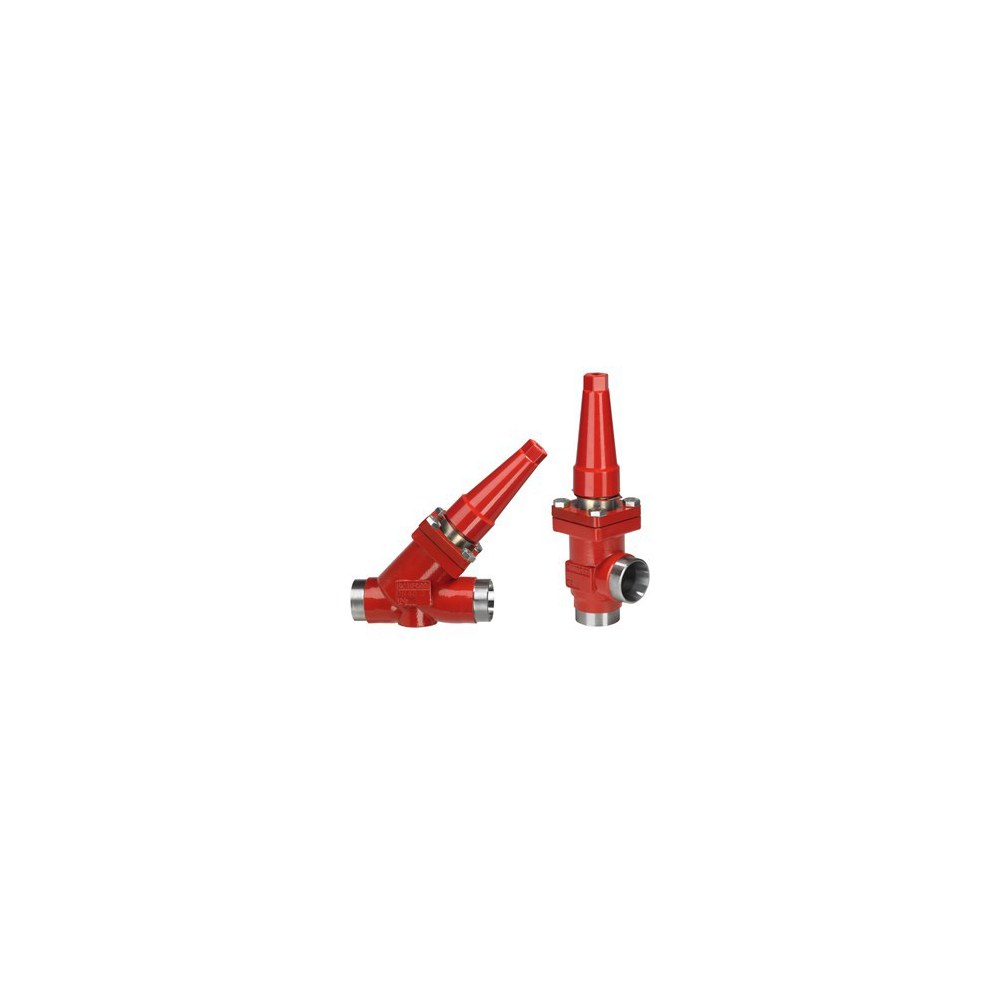

Válvula de cierre SVA

Las SVA son válvulas de cierre que han sido diseñadas para satisfacer todos los requisitos que presentan las aplicaciones de refrigeración industrial y proporcionar unas condiciones de flujo favorables, siendo fáciles de desmontar y reparar cuando sea necesario. Están disponibles en versiones con paso en ángulo y paso recto, así como con cuello estándar (SVA-S) y cuello largo (SVA-L). El diseño del cono de la válvula garantiza un cierre perfecto y permite su uso en sistemas con pulsaciones y vibraciones intensas.

Descripción

  • Apto para HCFC, HFC, R-717 (amoníaco), R-744 (CO2) y todos los refrigerantes inflamables.
  • Tipo de paso:
    • Recto
    • Angular
  • Tipo de cierre:
    • Volante
    • Caperuza
  • Tipo de cuello:
    • Estándar
    • Largo
  • Pasaje desde 6mm (1/4″) a 200mm (8″)
  • Conexiones:
    • Boquilla para soldar de acero DIN (EN 10220)
    • Boquilla para soldar de acero ANSI (B 36.10, calibre 80)
    • Boquilla para soldar de acero ANSI (B 36.10, calibre 40)
    • Boquilla para soldar de acero GOST (8734-75 + 8732-78),
    • Manguito para soldar de acero ANSI (B 16.11)
    • Rosca externa G ½-G 7/8 in (ISO 228/1)
    • Rosca interna hembra (FPT) NPT (ANSI/ASME B 1.20.1)
  • Asiento interno
    • Metálico DN 6-65 (¼-2½ in).
    • Teflón (PTFE) DN 80-200 (3-8 in).
  • Presión de trabajo máxima: 52 bar.
  • Rango de temperatura: -60 – 150 °C
  • Clasificación: DNV, CRN, BV, EAC, etc.
Válvula de cierre SVA

Folleto técnico

https://assets.danfoss.com/documents/DOC242886444194/DOC242886444194.pdf
