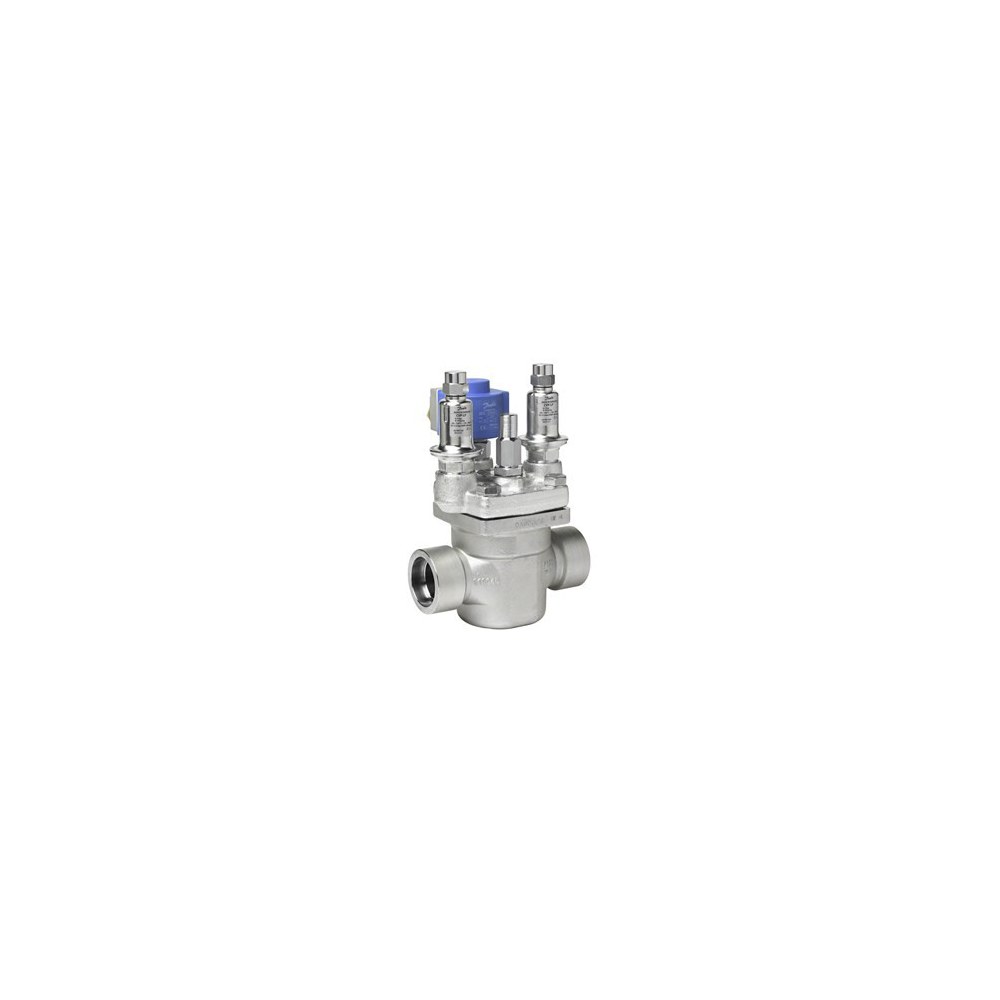

Válvula servopilotada ICS

Las ICS son válvulas pilotos servoaccionadas que forman parte de la familia de válvulas de control industrial ICV Flexline. Rápidas y sencillas de manipular, instalar y reparar gracias a su diseño compacto. Constan de tres elementos: cuerpo de válvula, cono de regulación y tapa superior. El funcionamiento de estas válvulas dependen de la presión piloto aplicada. Se presentan en dos modelos ICS1 (conexión para un piloto), ICS3 (conexión para tres pilotos).

Descripción

  • Apto para HCFC, HFC, R-717 (NH3) y R-744 (CO2)
  • Conexión de entrada:
    • ICS1: 20 mm (3/4″) a 80 mm (3″)
    • ICS3: 20 mm (3/4″) a 150 mm (6″)
  • Rango de temperatura: -60 °C a 120 °C
  • Presión máxima de trabajo: 52 BAR
  • Tipo de conexión de entrada
    • Bridada
    • Soldadura a tope, DIN
    • Soldadura a tope, ANSI 36.10
  • Clasificación: DNV, CRN, BV, EAC, etc.
  • Cuerpo de acero de baja temperatura.
  • Bajo peso y diseño compacto.
  • El cono de regulación de puerto en V garantiza una precisión de regulación óptima, especialmente en carga parcial.
  • El módulo de funciones tiene un inserto tratado en superficie QPQ y un anillo de pistón de acero que garantiza una precisión de control.
Válvula servopilotada ICS

Folleto técnico

https://assets.danfoss.com/documents/DOC284430894051/DOC284430894051.pdf
